동해기연(주)는 국내INLINE FAN 초유의 새로운 기술을 영국 ELTA사와의 기술 및 영업 제휴를 통하여 도입 개발하고 있으며, 이 기술과 제품
을 국내 Plant, 건설현장에 납품하고 있습니다. 21세기에는 세계 최고의 기술을 국산화 시키고저 산자부 지원과제(공업기반과제)중“사류형 송
풍기 개발 지정업체”로 선정되어 국내 송풍기 분야의 우수한 연구진(인하대학교)과의 공동 연구개발을 통한 산학연 공동으로 고성능, 저소음
형의 MIXED FLOW FAN(사류 송풍기) 설계 및 제작에 박차를 가하고 있습니다. 이를통한 저소음과 고효율 제품을 가지고 세계시장의 수출
역군으로 고객의 성원에 보답코저 하오니 더 많은 지도 편달을 부탁드립니다.

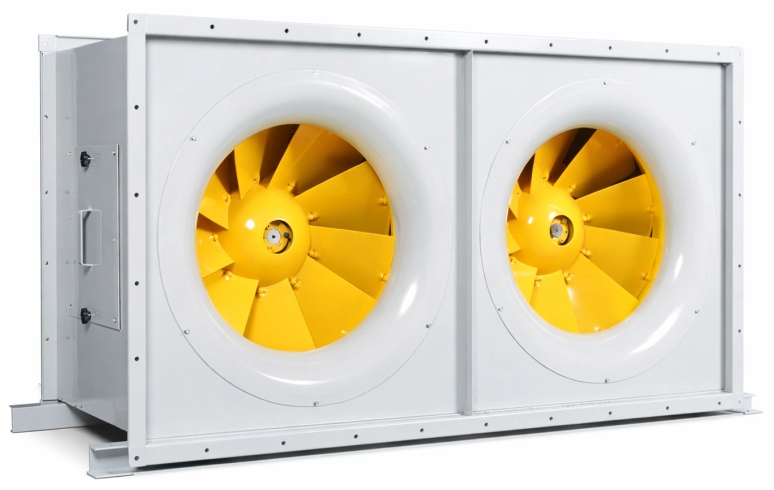

날개형상
- 원심형과 축류형 흐름을 혼합한 날개구조로 주판이 약 45。~ 55。의 경사면을 형성하고 있다.
: 10mmAq~100mmAq(중풍량, 저정압)
- 날개폭이 넓고 유체가 45。방향으로 유입후 Boss를 따라 유동한다.
- 날개 수량은 9개이며 가변익으로 5단계의 성능을 갖춘 구조로서 용접물이 아닌 금형제작에
의한 Bolt체결형으로 가벼워 기동부하가 적다.
제품특징
- 흡입구콘과 토출측 Guide vane의 유체역학적 해석구조로 저소음이다.
- 사각Duct 연결이 용이하고 설치공간이 동일용량의 Fan중 가장적다.
- 풍량변화에 대한 정압 변화폭이 다소 적으며 동력의 변화폭도 적다.
- 가변익 날개로서 풍량 조정이 가능하며 경제적 운전이 가능하다.
- 흡입제(G/wool 50t×40Kg/Cm2)를 통한 2차 소음감소로 동일용량중 가장
소음이 적다.
- 가볍고 크기가 적어 닥트연결 설치시 용이하다.
