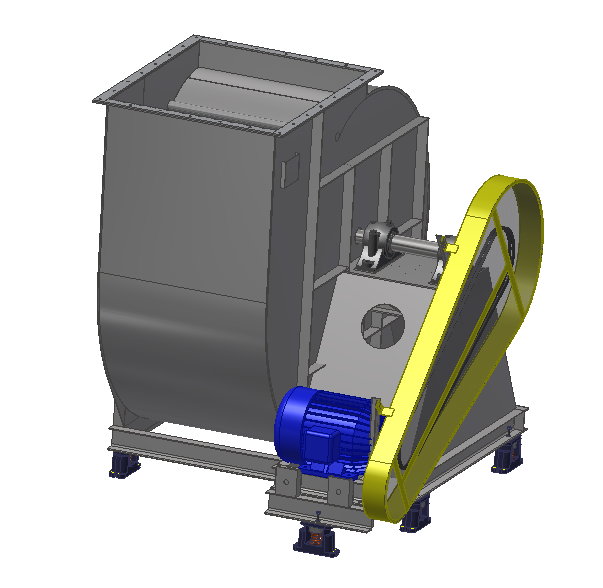

Airfoil Fan은 산업용으로서 가장 넓은 범위에서 사용되는 기종으로 당사에서는 수년간 수많은 대수의 Airfoil Fan을 제작하여 삼성그룹의 반도체 현장을 비롯하
여 전 산업계에 공급하여 왔습니다. 이러한 경험과 꾸준한 시험 및 연구에 의하여 한층 개선되고 한층 개량된 고효율, 저소음의 특성을 갖는 Airfoil Fan을 제작
공급하게 된것을 항상 고객 여러분에게 감사하게 생각합니다.
날개형상
-날개깃의 길이가 길고 폭이 좁다 : 50mmAq~350mmAq (대풍량, 중정압)
- 날개깃면이 이중의 상·하면(익형단면)으로 회전방향의 뒤쪽으로 굽은 후향깃이다.
- 날개 매수가 적다. (10~12매 사이)
제품특징
- 동일풍량과 정압지점에서 가장 효율이 높다. - 익형단면을 통해 원활한 유동장 구성으로 고속회전시에도 저소음이다. - 풍량 변동에 따른 풍압의 변화폭이 약간 있으나, 동력변화 폭이 없다. - Suction Vane Damper의 설치로서 원활한 풍량조정이 가능하며 효율적인 에너지 관리가 용이하다.
주요용도
- 반도체장비, Hoom Hood 배기용 - Clean Room Booth배기.급기용 - A.H.U 등 공조장비 - 건조장치 및 원자력발전소, 국소 환기용 - 지하철 유막 급.배기용, Air Washer용 - 기타 일반 산업용 강제 송풍장치
